    Competição Passageways – Activating the Urban Alley through Architecture presented by AIA Tennessee

    A competição pedia para se criar intervenções arquitetônicas ou artísticas em vielas estreitas e pouco atrativas que farão o acesso dos participantes do evento de arquitetura AIA Tenessee, ao pavilhão. (maio 2016).

    Escolhemos a passagem nº07 para a intervenção e então propusemos uma estrutura de superfície curva, apoiada em dois pontos no solo e nas paredes, criando um túnel na passagem. Através de algoritimos generativos no Grasshopper criamos a estrutura espacial piramidal que é estruturada por peças impressas em impressoras 3D.

    Os conectores abrigam as fitas de LED RGB com sensores de distância ultra-sônicos ligados à placa de Arduino programada para mudar a intensidade de corrente nas ligações RGB de acordo com a presença física, dessa maneira variando a cor por interatividade com os usuários. A variação vai de azul (sem presença), para vermelho (presença) passando por outros degradês com amarelo, laranja, verde, a membrana presa à sua estrutura ajuda na dispersão das luzes.

    O algorítimo generativo permite que se aplique o sistema estrutural à qualquer superfície, gerando novos conectores heterogêneos para diferentes formas, dando flexibilidade à sua aplicação

    ​

    ​

    VOLTAR
    Esquema de implantação

    Elevação longitudinal

    Elevação 1

    Elevação na passagem escolhida.

    Variação de formas

    O algoritimo generativo permite aplicar essa técnica construtiva em qualquer superfície

    Detalhe Encaixes

    Encaixes heterogêneos parametrizados em um algoritimo generativo para ser aplicado em qualquer superfície complexa

    Encaixe prototipado em 1:1

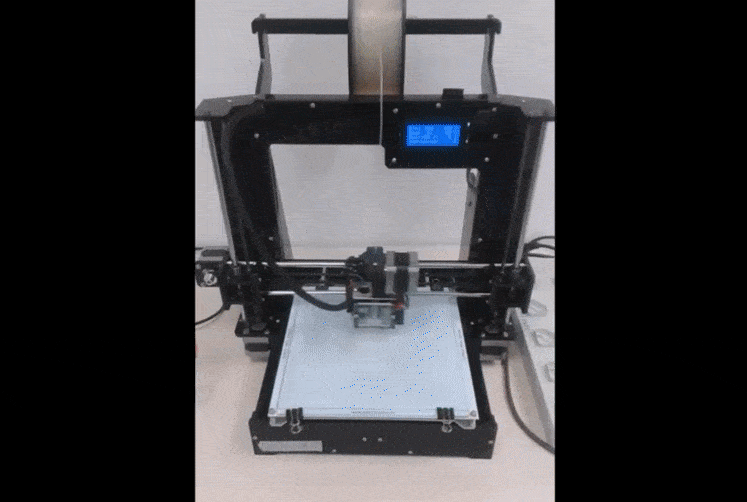

    Modelo impresso em 3D em uma FDM.

    MONTAGEM BASICA azul

    MONTAGEM BASICA vermelha

    MONTAGEM BASICA COLORIDA

    Protótipo 3

    Efeito das leds nos encaixes do protótipo em 1:2

    Protótipo 2

    Efeito das leds nos encaixes do protótipo em 1:2

    Protótipo

    Efeito das leds nos encaixes do protótipo em 1:2

    Processo

    Prototipagem do módulo com os encaixes, a membrana, o led e o arduino
