Arquitetura da Transmutação

Trabalho de Conclusão de Curso - FAU UFJF agosto 2016
Indicado para publicação (Opera Prima)
Rodrigo Waihiwe. Orientador: Fabricio Fontenelle

1. PESQUISA



O objetivo do trabalho foi a criação de um modelo arquitetônico e programático de intuito universalizante que sirva de base para sustentar um novo modelo de assistência em saúde pautado pelas medicinas previstas no Programa de Incentivo às Práticas Integrativas e Complementares do Governo Federal [Brasil, 2006]. Programa este que contempla práticas como Homeopatia, Medicina Tradicional Chinesa, Antroposofia, Fitoterapia, etc.

A partir da Carta de Alma Alta em 1979, a Organização Mundial da Saúde também passou a recomendar aos países integrantes a inserção da Medicina Tradicional (MT/MCA) aos sistemas oficias de saúde com o foco na Atenção Primária de Saúde (BRASIL, 2015). No Brasil a prática das diversas medicinas holísticas no sistema público de saúde iniciou-se pontualmente em âmbitos municipais e estaduais por iniciativa dos próprios médicos e se desenvolveu de maneira mais ou menos autônoma, o que caracterizava uma prática não legitimada e não subsidiada de insumos e ações públicas, portanto isso caracterizava um quadro desigual de disponibilidade desses serviços regionalmente e sem regularização de normas e incentivo técnico financeiro. O princípio holístico e o atendimento humanizado das Práticas Integrativas e Complementares e sua aplicação na promoção, proteção e recuperação da saúde atendem ao princípio de integralidade do indivíduo e contribui para o fortalecimento dos princípios fundamentais do SUS e, portanto também se caracterizam como um avanço no processo de desenvolvimento e implantação do SUS. O intuito da política também é a de democratizar o acesso às diversas modalidades de medicina, atendendo ao princípio de equidade e universalidade, pois os usuários poderão escolher o tipo de tratamento que querem recorrer no sistema público de saúde, e este deve garantir a segurança a eficácia e a qualidade dos serviços disponibilizados.

2. CONCEITO



Seguindo a ideia da intersetorialidade prevista pelos conceitos de Promoção de saúde, procurei identificar políticas públicas adjacentes possíveis de serem integradas às mediocinas holísticas, com o objetivo de dar autonomia em seu funcionamento, identificando também os agentes envolvidos e como dinamizar eles de maneira construtiva a integrar e tornar mais coletivo, participativo, e conectado à realidade vivida da comunidade no local bem como tornar eficiente o funcionamento do equipamento em termos de sua reprodução material e simbólica. Dessa maneira para subsidiar a integração de políticas públicas necessárias para o desenvolvimento de um Centro de Referência em Medicinas Holísticas, procurei desenvolver o contato entre três tipos de redes dentro do complexo, de maneira que a arquitetura afirma seu caráter estruturante entre estes três agentes: o sistema de políticas públicas (planejadores, hierárquico e centralizado), o sistema das unidades territoriais (funcionários públicos, estudantes; horizontalizado e distribuído) e a população (com ênfase na população de risco; rizomático e dinâmico). Essa definição é válida para o planejamento do empreendimento público (através de editais centrais), prática, ensino e pesquisa na unidade territorial (através do equipamento arquitetônico urbano), e a multiplicação através da população em sua rede rizomática. Isso implica na utilização de diretrizes e editais centralizados que podem servir como base de financiamento e suporte técnico (Governo Federal), as unidades territoriais que através de uma arquitetura apropriada fornecem a dinâmica funcional Intersetorial adequada às suas finalidades (estado e município) e a rede da população que oferece tanto os saberes vernaculares, como são agentes de diagnóstico, decisão, multiplicação e profissionalização (município e microrregião).

3. PROGRAMA

Para tanto o programa proposto busca interagir um Centro de Referência em Medicinas Holísticas, uma UBS tipo I e uma Farmácia de Manipulação popular. com políticas de Serviço Social, tal qual um CRAS, um Restaurante Popular (ligado ao conceito de comida orgânica e com as sistemáticas do PNPIC, como a MTC) e Cozinhas Comunitárias. E para propor um modelo novo de diagnóstico, planejamento, construção e gestão dos espaços construídos, vim com a proposta de um Laboratório da Cidade, que seria uma interface universalizada em rede, e regionalizada no local que possibilitaria a integração necessária do planejamento e construção com o local, as pessoas e a cultura, mas também permite que a construção (reprodução material) se desamarre dos vínculos viciosos com a indústria da construção civil através de metodologias digitais e pesquisas na área de metodologias construtivas que crie meios construtivos que aliem tanto a inovação quanto a sabedoria popular e que possam ser replicados e adaptados dentro de uma base normativa de interface transparente e aberta ao público. Essa integração de prática e pesquisa na construção civil (técnicas de projeto, técnicas de análise, técnicas de fabrico e construção) permite a criação de novas bases de exploração dos meios de reprodução material, dando autonomia, sustentabilidade econômica e ambiental na criação e gestão do espaço, devendo ter também um papel educativo de reprodução do conhecimento para uma sociedade urbana como a nossa que se reproduz majoritariamente através da autoconstrução. Portanto aqui se faz necessária uma primeira proposição acerca de um novo programa metodológico mais eficiente e participativo que o atual programa modular de replicação construtiva do Governo Federal, e que se configure em uma nova Política Pública saudável na área de Planejamento Urbano e Arquitetura, integrativa, comunicativa e interdisciplinar para uma produção do espaço adequada aos problemas e potencialidades peculiares de cada lugar, utilizando a base de princípios e metodologias universais.

Interagir os agentes envolvidos na construção e manutenção do espaço, os usuários, construtores, técnicos da construção, engenheiros, arquitetos urbanistas, designers e estudantes destas áreas e afins. A ideia é integrar a pesquisa e a prática de técnicas construtivas tradicionais, vernaculares com técnicas inovadoras possíveis através tecnologias de CAD, CAE e CAM. As técnicas tradicionais e vernaculares são o princípio tanto de compreender o saber-fazer da população e do local com o qual se pretende interagir para gerar arquitetura ou urbanismo, mas também se relaciona com medidas de sustentabilidade, eficiência energética e economia de recursos, bem como aprendizado, pesquisa e possíveis normatizações acerca de técnicas alternativas. Já a sua interface com o Computer Aided Design (CAD) e Computer Aided Engineering pretende através programas algorítmicos e paramétricos (Grasshopper, por exemplo) a geração de metodologias automatizadas através de definições paramétricas de geração da forma do objeto aliada às técnicas construtivas eficientes (inovadoras ou tradicionais). Tais técnicas de programação podem e devem gerar definições algorítmicas para análise ambiental, eficiência energética, e modelos digitais (BIM) do projeto que possibilitem a automação, a eficiência e a administração da construção, da manutenção e da reforma do objeto arquitetônico-urbanístico. Já o Computer Aided Manufacturing é a utilização dessas definições digitais para fabrico em máquinas automatizadas e digitais tais como fresadoras CNC, impressoras 3D, braços robóticos e outras tecnologias.

4. LUGAR

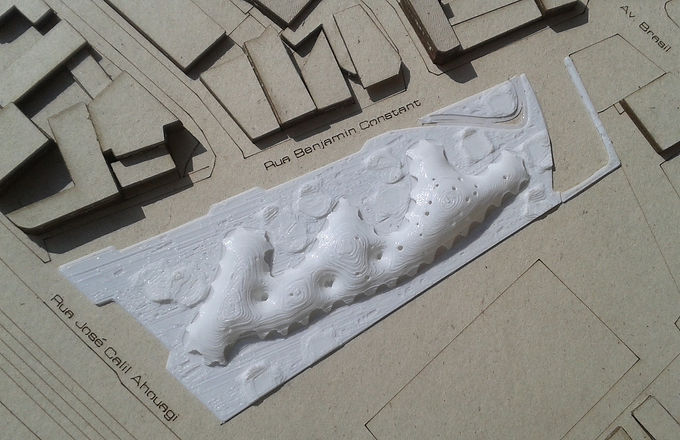

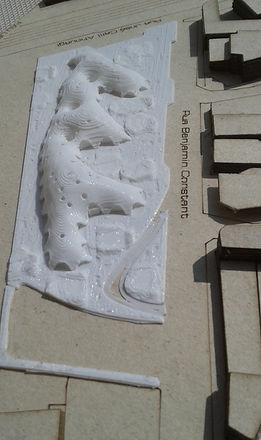

A escolha do terreno se pautou pela busca de uma patologia urbana na cidade a qual pudesse se tornar em potencialidade, no caso de Juiz de Fora a região entre o Rio Paraibuna e a Ferrovia configura visivelmente o grande segregador qualitativo urbano da cidade, e a região que fica entre eles passou a configurar um reduto de pessoas marginalizadas, sendo nomeado pejorativamente de “crackolândia”. Apesar do seu atual estigma a região comporta atividades de grande importância para a vida da cidade como a feira, atividades de reciclagem e trocas, bem como uma vida comunitária das população que ali habita. Atualmente o Rio Paraibuna está desqualificado para utilização de lazer e a ferrovia é um dos grandes impecilhos para o tráfego autoviário da cidade, a rua Benjamin Constant é uma importante rua e possui um grande lote abandonado nesse trecho entre limites. Portanto a primeira proposta macro, é a implantação de um VLT no eixo da ferrovia e a implementação real do projeto Eixo Paraibuna previsto pelo plano diretor urbano. Segundo as lei municipal de 6910 de 1986 (JUIZ DE FORA, 1997) esta área se situa na Unidade Territorial 1 (UT 1) e na Zona Comercial 5 (ZC 5), pelo Centro de Referência em Medicinas Holísticas ser um projeto Institucional o seu modelo de ocupação é de até M3A.





MODELO de ocupação: M3A. Área: 11.243 m²

- Coeficiente de aproveitamento máximo: 2,2

- Afastamentos: não precisa de afastamento frontal até o segundo

Área construída possível: 24.734,6 metros quadrados

5. IMPLANTAÇÃO



Para iniciar o processo de implantação parti de algumas análises ambientais providas pelo add-on do Grasshopper chamado Ladybug, que lê e interpreta arquivos de extensão EPW de dados climáticos em algorítimos generativos que você monta para determinar cálculos, gráficos e simulações de conforto térmico. Foi criado um algorítimo para gerar gráficos do conforto térmico anual, e encontrar os períodos de maior desconforto térmico, também utilizei um componente que gera gráfico psicométrico, onde podemos visualizar a distribuição das horas anuais em relação ao conforto térmico, e também quais tecnologias passivas poderiam ser utilizadas para adequar o microclima do projeto ao local, no caso desse projeto obtive duas tecnologias que resolveriam o desconforto térmico, a primeira é a de aquecimento passivo, e a outra de técnicas de ventilação cruzada (que vão ser descritas posteriormente). Além disso utilizei gráficos de direção do vento, relacionado à velocidade e à temperatura, para ver quais direções deveriam ser priorizadas para conseguir gerar ventilação cruzada, e ganho de calor. Um algorítimo foi feito para visualizar a posição solar nos períodos de maior desconforto térmico para determinar quais direções de raio solar devem ser evitadas na implantação.

parametricdesign grasshopper3d architecture waihiwe generative modelling
parametricdesign grasshopper3d architecture
parametricdesign grasshopper3d architecture waihiwe rhinoceros holism
parametricdesign architecture grasshopper3d

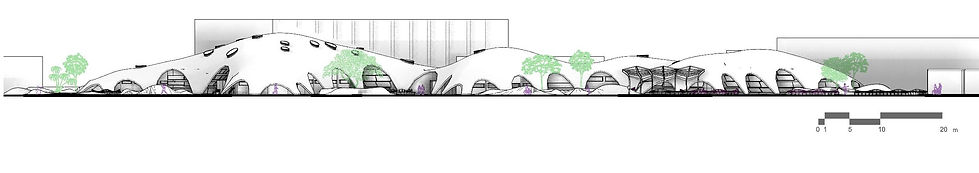

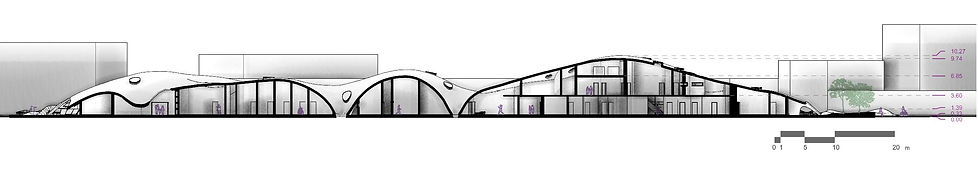

6. SISTEMAS CONSTRUTIVOS



Escolhi utilizar uma casca funicular que unificasse o projeto esteticamente e funcionalmente, inspirado pela técnica de cerâmica armada de Eladio Dieste, e pela prática contemporânea com instrumentos digitais do grupo de pesquisas Block Research Group.

As catenárias são formulas matemáticas que descrevem a forma que um cabo adquire pelo esforço da gravidade, utilizando isso em materiais compressivos invertido é possível gerar estruturas ativas de distribuição de tensões, essa fórmula foi vastamente utilizado em diversas épocas históricas, e modernamente foi executada com primor por Gaudi com suas maquetes de pesos. Com as novas tecnologias podemos realizar o mesmo tipo de simulação executado por Gaudi através da interface virtual com a vantagem de conseguir processar muito mais dados em menos tempo, e portanto atingir complexidade formal com mais facilidade do que com protótipos físicos em escala. Além da complexidade virtual, o algoritimo também pode realizar etapas de análise e de fabricação automatizada através de CNCs.

A casca foi projetada com auxílio da simulação física do Kangaroo na interface Grasshopper e Rhinoceros, aplicando lei de Hooke nas linhas da mesh, e força vertical nos vértices, o sistema construtivo é uma mistura da técnica de abóbada catalã com cerâmica armada nos pontos de maior esforço e tensão.
